BT3510V-30

本文主要介紹OTC焊槍BT3510V-30.

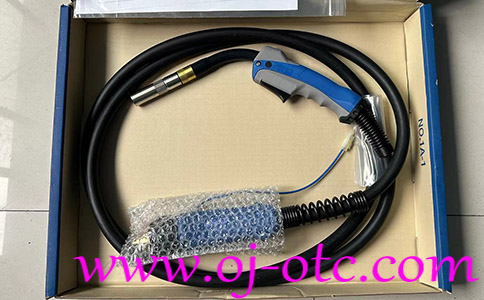

OTC焊槍BT3510V-30/BT3510V-45/BT3510V-60屬于同一種類的焊槍，這個代碼的區別是三種焊槍長度不一樣，它們分別是3.0米、4.5米和6米的。它的照片如下：

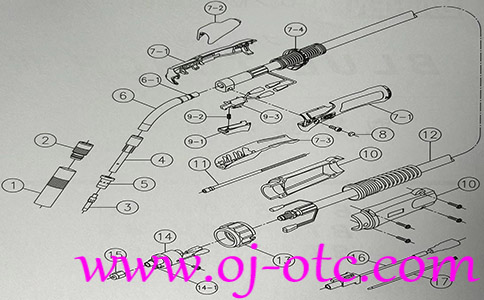

下面我們來看OTC焊槍BT3510V-30的分解圖：

根據上圖我們來看OTC焊槍BT3510V-30對應的零部件規格型號：

上圖配件符號：1，它的名稱是：噴嘴，型號是：U4167G01。

上圖配件符號：2，它的名稱是：絕緣體，型號是：U4167L00。

上圖配件符號：3，它的名稱是：導電嘴，型號是：K980C26。

上圖配件符號：4，它的名稱是：導電嘴座，型號是：U4167G03。

上圖配件符號：5，它的名稱是：分流體，型號是：U4167G02。

上圖配件符號：6，它的名稱是：焊槍體，型號是：U6196B00。

上圖配件符號：6-1，它的名稱是：O型圈，型號是：3574-001。

上圖配件符號：7，它的名稱是：手柄套件，型號是：U6256C00。

上圖配件符號：7-1，它的名稱是：把手，型號是：U6256D00。

上圖配件符號：7-2，它的名稱是：手柄（上部），型號是：U6196H03。

上圖配件符號：7-3，它的名稱是：手柄（下部），型號是：H6196H04。

上圖配件符號：7-4，它的名稱是：鎖環，型號是：U6196H05。

上圖配件符號：8，它的名稱是：焊槍絕緣帽，型號是：U5341G01。

上圖配件符號：9，它的名稱是：焊槍開關，型號是：U6190T00。

上圖配件符號：9-1，它的名稱是：焊槍開關組件，型號是：U6190T01。

上圖配件符號：9-2，它的名稱是：焊槍開關組件，型號是：U6190T02。

上圖配件符號：9-3，它的名稱是：焊槍開關組件，型號是：U6190Q00。

上圖配件符號：10，它的名稱是：電纜支架（帶螺釘），型號是：U6190S00。

上圖配件符號：11，它的名稱是：送絲管 3M，型號是：U4170H02。

上圖配件符號：11，它的名稱是：送絲管 4.5M，型號是：U6194L00。

上圖配件符號：11，它的名稱是：送絲管 6M，型號是：U6195L00。

上圖配件符號：12，它的名稱是：電源線套件，型號是：U6249K00。

上圖配件符號：12，它的名稱是：電源線套件，型號是：U6250K00。

上圖配件符號：12，它的名稱是：電源線套件，型號是：U6251K00。

上圖配件符號：13，它的名稱是：連接器，型號是：U4167F03。

上圖配件符號：14，它的名稱是：連接器，型號是：U4167E00。

上圖配件符號：14-1，它的名稱是：O型圈，型號是：3570-125。

上圖配件符號：15，它的名稱是：螺母，型號是：U4167G06。

上圖配件符號：16，它的名稱是：接頭，型號是：U5365P00。

上圖配件符號：17，它的名稱是：粘合劑，型號是：100-1570。

OTC焊槍BT3510V-30的分解知識就介紹完了,如果您需要購買可以聯系我，我公司銷售OTC所有型號的設備及原裝配件、零部件；同時也提供機器人和焊機及切割機的維修服務，合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務，外省可以提供遠程服務，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656(微信同號)，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
