FD-V8L/OTC機器人的所有零部件規格及對應的OTC訂貨號

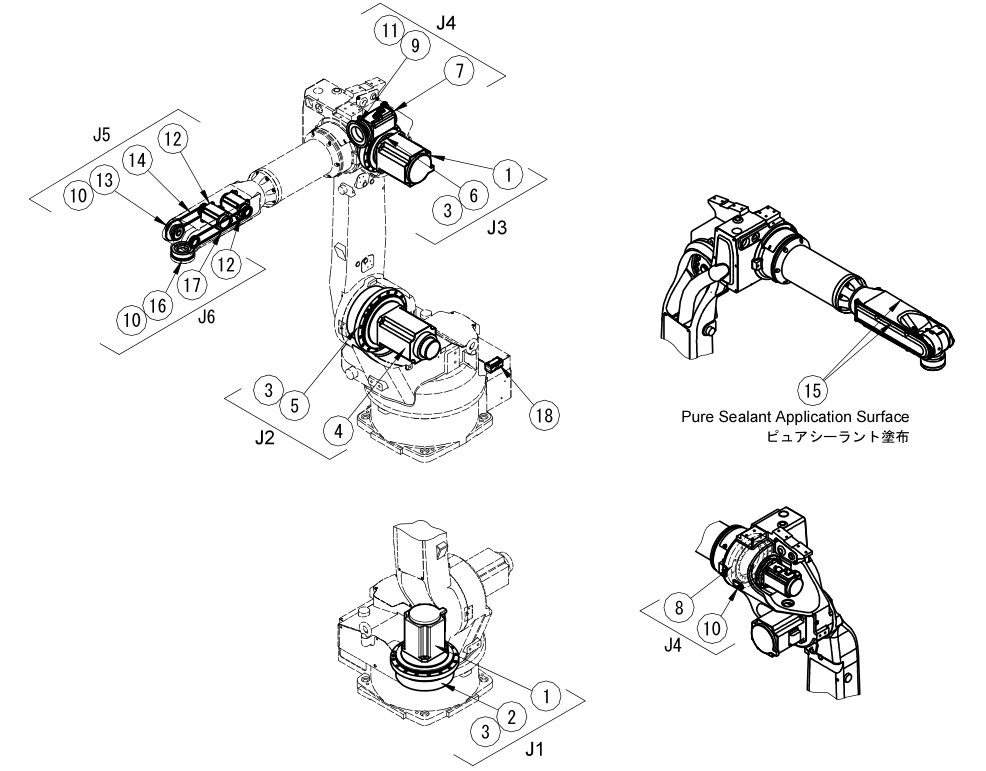

OTC機器人FD-V8L是電纜外置的半徑為2.0米的機器人我們先看他的零部件配置圖

再通過下表可以查找OTC機器人FDV8L零部件對應的規格型號和OTC訂貨號：

一、J1軸（第一軸）

1.上圖配件符號：①，名稱：交流伺服電機，型號：W-L02788。

2.上圖配件符號：②，名稱：RV減速機，型號：W-L02116。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

二、J2軸（第二軸）

1.上圖配件符號：④，名稱：交流伺服電機，型號：W-L02152。

2.上圖配件符號：⑤，名稱：RV減速機，型號：W-L02117。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

三、J3軸（第三軸）

1.上圖配件符號：①，名稱：交流伺服電機，型號：W-L02788。

2.上圖配件符號：⑥，名稱：RV減速機，型號：L10725F。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

四、J4軸（第四軸）

1.上圖配件符號：⑦，名稱：交流伺服電機，型號：W-L02151。

2.上圖配件符號：⑧，名稱：諧波減速機，型號：W-L02113。

3.上圖配件符號：⑨，名稱：交叉滾子軸承，型號：W-L02551。

4.上圖配件符號：⑩，名稱：潤滑脂，型號：2670-053。

5.上圖配件符號：?，名稱：潤滑脂，型號：100-1491。

五、J五軸（第五軸

1.上圖配件符號：?，名稱：交流伺服電機，型號：W-L02148。

2.上圖配件符號：?，名稱：諧波減速機，型號：W-L01949。

3.上圖配件符號：?，名稱：正時皮帶J5，型號：W-L01945。

4.上圖配件符號：?，名稱：密封膠，型號：100-1516。

5.上圖配件符號：⑩，名稱：潤滑脂，型號：2670-053。

六、J6軸（第六軸）

1.上圖配件符號：?，名稱：交流伺服電機，型號：W-L02148。

2.上圖配件符號：?，名稱：諧波減速機，型號：W-L02270。

3.上圖配件符號：?，名稱：正時皮帶J6，型號：W-L01946。

4.上圖配件符號：?，名稱：密封膠，型號：100-1516。

5.上圖配件符號：⑩，名稱：潤滑脂，型號：2670-053。

七、其他

1.上圖配件符號：?，名稱：電池，型號：100-2147。

2.配件名稱：電纜組件(1)(機架后側至上臂），型號：L11751B00。

3.配件名稱：電纜組件(2)(用于上臂內部的J5和J6軸），型號：L11751D00。

4.配件名稱：J5,J6軸單元組件，型號：L10460B00。

OTC機器人FD-V8L的所有零部件規格及對應的OTC訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
