AW-18水冷焊槍分解圖及零件規格型號

AW18是OTC水冷氬弧焊槍的型號，它主要分為4米和8米兩種長度，本文我們就來詳細分解一下這把水冷焊槍。

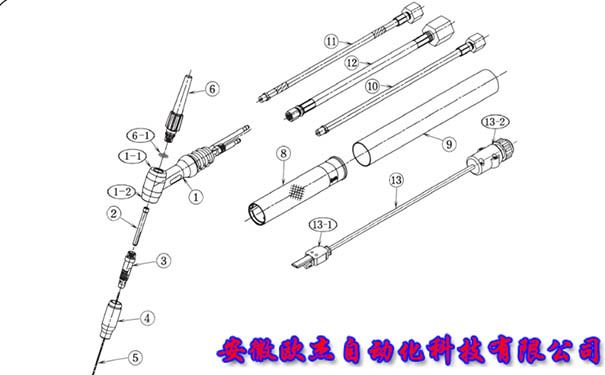

我們先來看AW18的分解圖如下：

通過上圖我們?cè)賮砜聪卤?下文是AW18分解圖對應的零部件規格型號：

1.上圖配件符號：1，配件型號：H950J00，名稱：焊槍體,備注：含1-1、1-2。

2.上圖配件符號：1-1，配件型號：H500B04，名稱：絕緣體。

3.上圖配件符號：1-2，配件型號：H500B05，名稱：護帽。

4.上圖配件符號：2，配件型號：H950C07，名稱：鎢極夾(3.2),備注：銅管(2分割)。

5.上圖配件符號：3，配件型號：H950C17，名稱：鎢極夾座(3.2),備注：銅管。

6.上圖配件符號：4，配件型號：H21B22，名稱：噴嘴(No.7),備注：內徑中11。

7.上圖配件符號：5，配件型號：0870-032，名稱：飾鎢極,備注：3.2×150mm。

8.上圖配件符號：6，配件型號：H83C00，名稱：鎢極帽(長),備注：含6-1。

9.上圖配件符號：6-1，配件型號：3570-007，名稱：O形圈。

10.上圖配件符號：8，配件型號：H950E01，名稱：手柄。

當AW18水冷焊槍它電纜長度為4M時一些零部件規格型號看下文：

1.上圖配件符號：9，配件型號：H950E02，名稱：管護套(4m)。

2.上圖配件符號：10，配件型號：H950F00，名稱：氣管(4m)。

3.上圖配件符號：11，配件型號：H950G00，名稱：冷卻水管(4m)。

4.上圖配件符號：12，配件型號：H21E00，名稱：焊槍電纜管(4m)。

5.上圖配件符號：13，配件型號：K1108A00，名稱：焊槍開關(4m),備注：含13-1，13-2。

6.上圖配件符號：13-1，配件型號：K1108C00，名稱：開關本體總成。

7.上圖配件符號：13-2，配件型號：4730-001，名稱：連接器插頭。

當AW18水冷焊槍它電纜長度為8M時一些零部件規格型號看下文：

1.上圖配件符號：9，配件型號：H951E02，名稱：管護套(8m)。

2.上圖配件符號：10，配件型號：H951F00，名稱：氣管(8m)。

3.上圖配件符號：11，配件型號：H951G00，名稱：冷卻水管(8m)。

4.上圖配件符號：12，配件型號：H223E00，名稱：焊槍電纜管(8m)。

5.上圖配件符號：13，配件型號：K1109A00，名稱：焊槍開關(8m),備注：含13-1，13-2。

6.上圖配件符號：13-1，配件型號：K1108C00，名稱：開關本體總成。

7.上圖配件符號：13-2，配件型號：4730-001，名稱：連接器插頭。

如果您想查看AW-18水冷氬弧焊槍的照片可以點擊：如果您查看AW-18水冷氬弧焊槍的一些配件，可以點擊這里：OTC焊機配件照片，然后搜索配件型號可以查看
