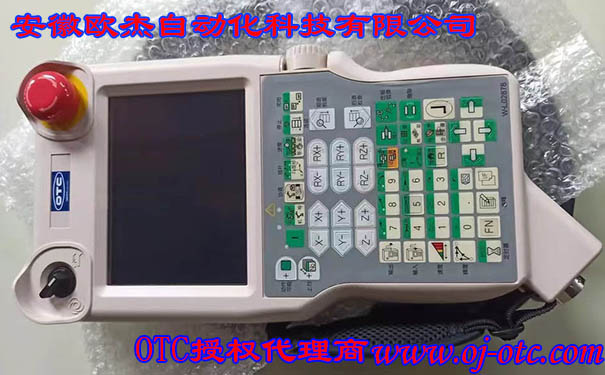

本文主要介紹的是OTC機器人FD19系列的示教器FD19TP-DSJNC,它的照片如下:
OTC機器人FD19系列的示教器型號是: FD19TP-DSJN ※ ,※表示實體鍵類型 W : 全球 J: 日文 E: 英文 C : 中文,這個型號在它的背面可以看到,有的朋友不知道會在它的正面看到W-L02878這個型號,就認為這個W-L02689是示教器的型號,這個是不正確的,這里千萬不要搞錯了。它的照片如下:

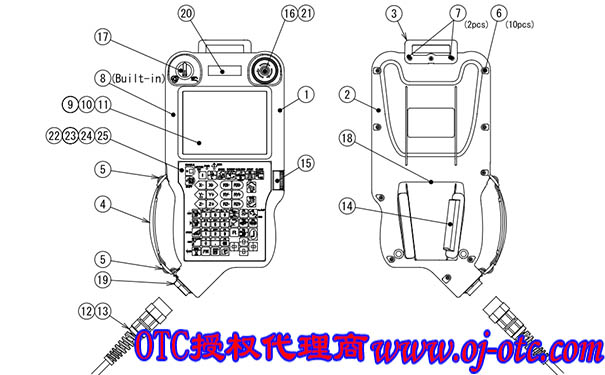

首先我們來看OTC機器人FD19系列的示教器FD19TP-DSJNC的分解圖如下:
上圖中我們把OTC機器人FD19系列的示教器FD19TP-DSJNC上面的每個零件都標出了數字,再通過下表來得知每個零件對應的正確的OTC訂貨號
1.上圖配件符號:①,名稱頂殼,型號:L23700B01。
2.上圖配件符號:②,名稱底殼,型號:L23700B02。
3.上圖配件符號:③,名稱掛鉤,型號:L23700B03。
4.上圖配件符號:④,名稱TP吊帶,型號:L23700B11。
5.上圖配件符號:⑤,名稱膠帶調整器,型號:100-3633。
6.上圖配件符號:⑥,名稱附帶法蘭的P緊固螺釘,型號:100-3634。
7.上圖配件符號:⑦,名稱附帶法蘭的P緊固螺釘,型號:100-3635。
8.上圖配件符號:⑧,名稱CPU板,型號:L23700C00。
9.上圖配件符號:⑨,名稱LCD單元,型號:L23700U00。
10.上圖配件符號:⑩,名稱觸摸屏單元,型號:L23700T00。
11.上圖配件符號:?,名稱屏幕保護膜,型號:L23700B12。
12.上圖配件符號:?,名稱TP控制電纜(8米),型號:L23701B00,更改為FD19RB-3308。
13.上圖配件符號:?,名稱TP控制電纜(15米),型號:L23701E00,更改為FD19RB-3315。
14.上圖配件符號:?,名稱電纜組件,型號:L21500J00。
15.上圖配件符號:?,名稱電纜組件,型號:L21500K00。
16.上圖配件符號:?,名稱電纜組件,型號:L21500L00。
17.上圖配件符號:?,名稱電纜組件,型號:L21500M00。
18.上圖配件符號:?,名稱電纜組件,型號:L21500N00。
19.上圖配件符號:?,名稱電纜組件,型號:L23700P00。
20.上圖配件符號:?,名稱標簽,型號:NC9608。
21.上圖配件符號:?,名稱標簽,型號:NC9638。
22.上圖配件符號:?,名稱薄膜按鍵組件(全球圖標),型號:L23710G00。
23.上圖配件符號:?,名稱薄膜按鍵組件(日文圖標),型號:L23711G00。
24.上圖配件符號:?,名稱薄膜按鍵組件(英文圖標),型號:L23712G00。
25.上圖配件符號:?,名稱薄膜按鍵組件(中文圖標),型號:L23713G00。
OTC機器人FD19系列的示教器FD19TP-DSJNC分解知識就說到這里,如果您需要購買可以聯系我,我公司銷售OTC所有型號的設備及原裝配件、零部件;同時也提供機器人和焊機及切割機的維修服務,合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務,外省可以提供遠程服務,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
