OTC機器人知識

FD-V8/OTC機器人的所有零部件規格及對應的OTC訂貨號

前面我們講過OTC機器人FD-V6的所有零部件規格及對應的OTC訂貨號,今天我們來說一下FDV8的,F(xiàn)DV8是FD-V6的升級款,我們先來看零部件圖。

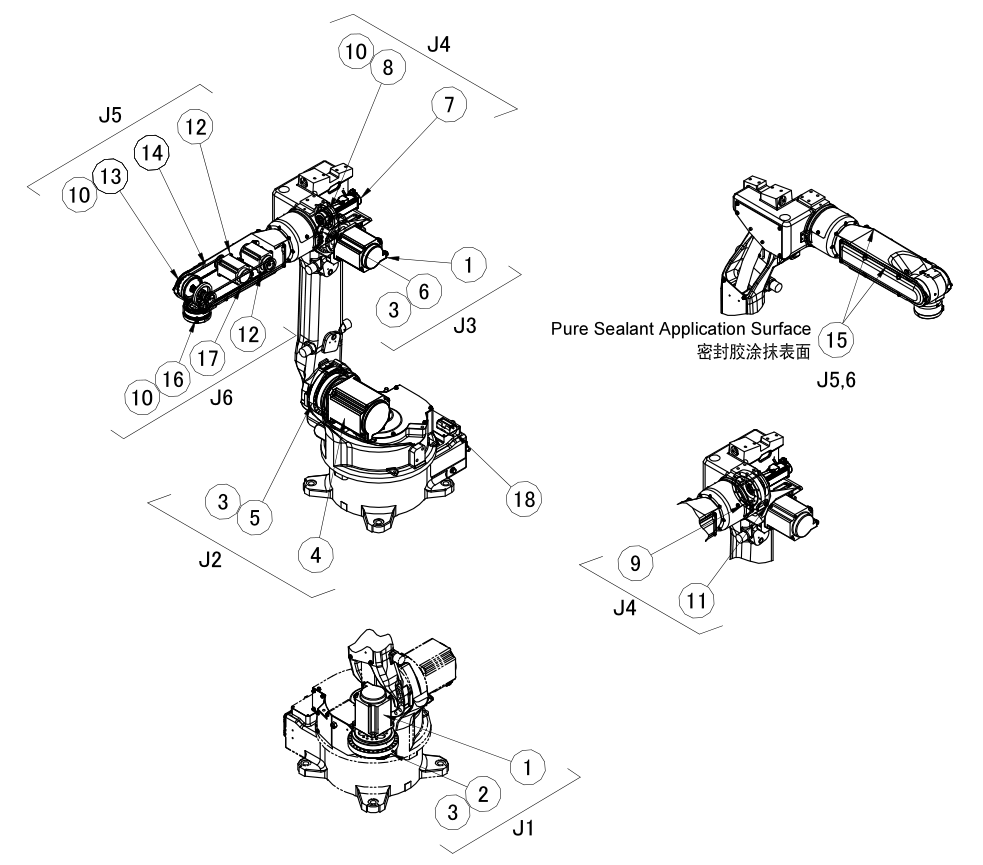

OTC焊接機器人FD-V8零部件圖

有了上圖我們再對應下文,就能知道OTC機器人FDV8所有配件的型號了。

一、J1軸(第一軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02787。

2.上圖配件符號:②,名稱:RV減速機,型號:L11130X00。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

二、J2軸(第二軸)

1.上圖配件符號:④,名稱:交流伺服電機,型號:W-L02788。

2.上圖配件符號:⑤,名稱:RV減速機,型號:L11130Y00。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

三、J3軸(第三軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02787。

2.上圖配件符號:⑥,名稱:RV減速機,型號:L11130Z00。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

四、J4軸(第四軸

1.上圖配件符號:⑦,名稱:交流伺服電機,型號:W-L02790。

2.上圖配件符號:⑧,名稱:諧波減速機,型號:W-L01948。

3.上圖配件符號:⑨,名稱:交叉滾子軸承,型號:W-L02555。

4.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

5.上圖配件符號:?,名稱:潤滑脂,型號:100-1491。

五、J五軸(第五軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02148。

2.上圖配件符號:?,名稱:諧波減速機,型號:W-L01949。

3.上圖配件符號:?,名稱:正時皮帶J5,型號:W-L01945。

4.上圖配件符號:?,名稱:密封膠,型號:100-1516。

5.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

六、J6軸(第六軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02148。

2.上圖配件符號:?,名稱:諧波減速機,型號:W-L02270。

3.上圖配件符號:?,名稱:正時皮帶J6,型號:W-L01946。

4.上圖配件符號:?,名稱:密封膠,型號:100-1516。

5.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

七、其他

1.上圖配件符號:?,名稱:電池,型號:100-2147。

2.上圖配件名稱:電纜組件(1)(機架后側至上臂),型號:L11700F00。

3.上圖配件名稱:電纜組件(2)(用于上臂內部的J5和J6軸),型號:L11750E00。

4.上圖配件名稱:J5,J6軸單元組件,型號:L10460B00。

OTC機器人FD-V8的所有零部件規格及對應的OTC訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
