FD19-B6L/OTC機器人零部件及對應的訂貨號

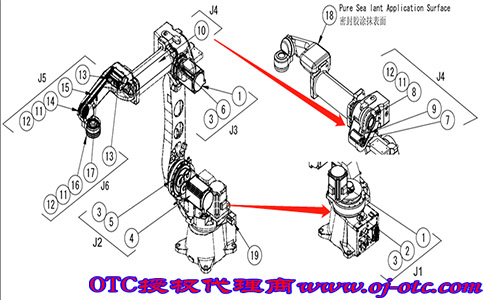

我們首先來看一下OTC機器人FD19-B6L的分解圖：

通過上圖我們?cè)賹?duì)應下文，就能知道OTC機器人FD19-B6L所有配件的型號了。

一、J1軸（第一軸）

上圖配件符號:①,名稱是：交流伺服電機，型號是：W-L02788，數量：1.

上圖配件符號:②,名稱是：RV減速機，型號是：L12000X00，數量：1.

上圖配件符號:③,名稱是：潤滑脂，型號是：100-0624，數量：1119ml.

二、J1軸（第二軸）

上圖配件符號:④,名稱是：交流伺服電機，型號是：W-L03025，數量：1.

上圖配件符號:⑤,名稱是：RV減速機，型號是：L11998X00，數量：1.

上圖配件符號:③,名稱是：潤滑脂，型號是：100-0624，數量：954ml.

三、J1軸（第三軸）

上圖配件符號:①,名稱是：交流伺服電機，型號是：W-L02788，數量：.

上圖配件符號:⑥,名稱是：RV減速機，型號是：L11996X00，數量：1.

上圖配件符號:③,名稱是：潤滑脂，型號是：100-0624，數量：265ml.

四、J1軸（第四軸）

上圖配件符號:⑦,名稱是：交流伺服電機，型號是：W-L02789，數量：1.

上圖配件符號:⑧,名稱是：諧波減速機，型號是：W-L02784，數量：1.

上圖配件符號:⑨,名稱是：正時皮帶，型號是：W-L02794，數量：1.

上圖配件符號:⑩,名稱是：內圈引導ASSY，型號是：L11761N00，數量：1.

上圖配件符號:?,名稱是：潤滑脂，型號是：2670-052，數量：5ml.

上圖配件符號:?,名稱是：潤滑脂，型號是：100-1491，數量：4ml.

五、J1軸（第五軸）

上圖配件符號:?,名稱是：交流伺服電機，型號是：W-L02790，數量：1.

上圖配件符號:?,名稱是：諧波減速機，型號是：L11700Y00，數量：1.

上圖配件符號:?,名稱是：正時皮帶，型號是：W-L02801，數量：1.

上圖配件符號:?,名稱是：潤滑脂，型號是：2670-052，數量：3ml.

上圖配件符號:?,名稱是：潤滑脂，型號是：100-1491，數量：3ml.

上圖配件符號:?,名稱是：密封膠，型號是：100-1516，數量：30ml.

六、J1軸（第六軸）

上圖配件符號:?,名稱是：交流伺服電機，型號是：W-L02790，數量：1.

上圖配件符號:?,名稱是：諧波減速機，型號是：L11700L00，數量：1.

上圖配件符號:?,名稱是：正時皮帶，型號是：W-L02802，數量：1.

上圖配件符號:?,名稱是：潤滑脂，型號是：2670-053，數量：25ml.

上圖配件符號:?,名稱是：潤滑脂，型號是：100-1491，數量：3ml.

七、其他

上圖配件符號:?,名稱是：電池，型號是：W-L02722或者W-L01399C，數量：3節.

配件名稱：電纜組件(1)(本體后部?上臂），型號：L11998F00，搬運是L11999Y00。

配件名稱：電纜組件(2)(用于上臂內部的J5和J6軸），型號：L11761D00。

配件名稱：電纜組件(3)(用于上臂內部的J5和J6軸），型號：L11761E00。

配件名稱：J5, J6軸單元組件，型號：L11700B00。

配件名稱：焊接電纜組件B型，型號：L11996T00
