FD-B6L/OTC機器人的所有零部件規格及對應的OTC訂貨號

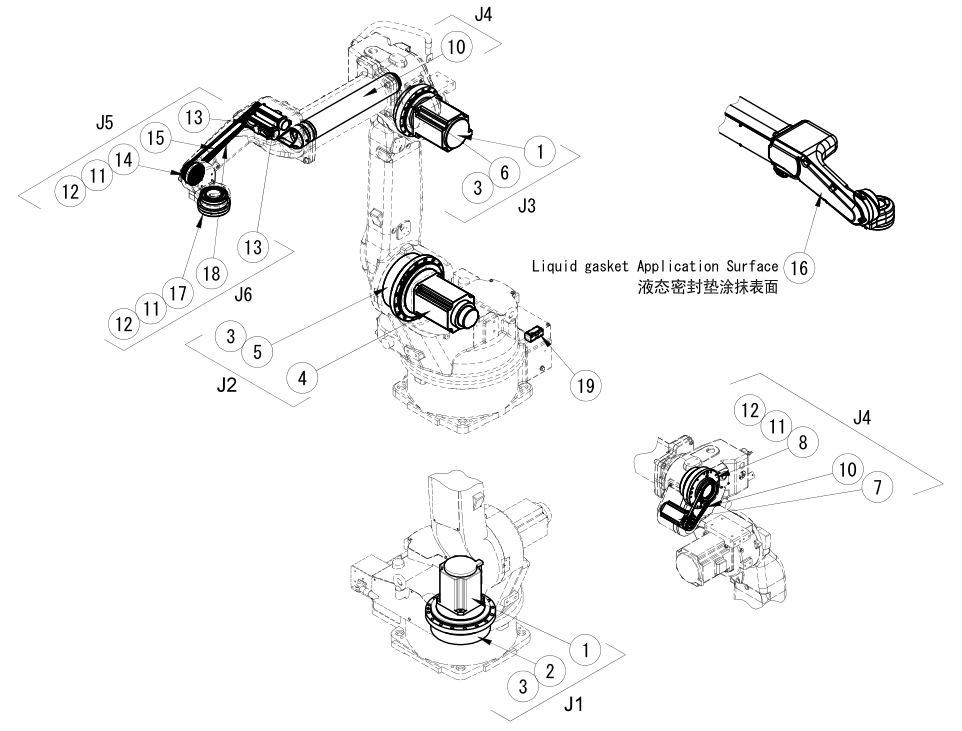

OTC機器人FDB6L是一款電纜內置,作業半徑為2.0米的機器人，電纜內置會使焊槍角度更大，半徑2.0米對應的焊接范圍更廣，我們先看它的零部件配置圖。

有了上圖我們再對照下文就可以知道OTC機器人FDB6L的所有零部件規格及對應的OTC訂貨號

一、J1軸（第一軸）

1.上圖配件符號：①，名稱：交流伺服電機，型號：W-L02788。

2.上圖配件符號：②，名稱：RV減速機，型號：W-L02U6。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

二、J2軸（第二軸）

1.上圖配件符號：④，名稱：交流伺服電機，型號：W-L02152。

2.上圖配件符號：⑤，名稱：RV減速機，型號：W-L02117。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

三、J3軸（第三軸）

1.上圖配件符號：①，名稱：交流伺服電機，型號：W-L02788。

2.上圖配件符號：⑥，名稱：RV減速機，型號：L10725F。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

四、J4軸（第四軸）

1.上圖配件符號：⑦，名稱：交流伺服電機，型號：W-L02789。

2.上圖配件符號：⑧，名稱：諧波減速機，型號：W-L02784。

3.上圖配件符號：⑨，名稱：正時皮帶，型號：W-L02794。

4.上圖配件符號：⑩，名稱：內圈引導ASSY，型號：L11761N00。

5.上圖配件符號：?，名稱：潤滑脂，型號：2670-052。

6.上圖配件符號：?，名稱：潤滑脂，型號：100-1491。

五、J五軸（第五軸）

1.上圖配件符號：?，名稱：交流伺服電機，型號：W-L02790。

2.上圖配件符號：?，名稱：諧波減速機，型號：L11700Y00。

3.上圖配件符號：?，名稱：正時皮帶，型號：W-L02801。

4.上圖配件符號：?，名稱：液態密封墊圈，型號：100-0942。

5.上圖配件符號：?，名稱：潤滑脂，型號：2670-052。

6.上圖配件符號：?，名稱：潤滑脂，型號：100-1491。

六、J6軸（第六軸）

1.上圖配件符號：?，名稱：交流伺服電機，型號：W-L02790。

2.上圖配件符號：?，名稱：諧波減速機，型號：L11700L00。

3.上圖配件符號：?，名稱：正時皮帶，型號：W-L02802。

4.上圖配件符號：?，名稱：潤滑脂，型號：2670-053。

5.上圖配件符號：?，名稱：潤滑脂，型號：100-1491。

七、其他

1.上圖配件符號：?，名稱：電池，型號：100-2147。

2.配件名稱：電纜組件(1)(本體后部?上臂），型號：L11751D00。

3.配件名稱：電纜組件(2)(用于上臂內部的J5和J6軸），型號：L11761D00。

4.配件名稱：電纜組件(3)(用于上臂內部的J5和J6軸），型號：L11761E00。

5.配件名稱：J5, J6軸單元組件，型號：L11700B00。

6.配件名稱：動力電纜組件1 (J1軸內），型號：L10485Q00。

7.配件名稱：動力電纜組件2 (J2軸至上臂），型號：L10485S00。

OTC機器人FD-B6L的所有零部件規格及對應的OTC訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
