OTC送絲機CM7402\CMW-742-C的主機和配線的零部件規(guī)格和訂貨號

今天我們來說OTC送絲機CM7402\CMW-742-C的主機和配線部分，我們先看這款送絲機的主機和配線的分解圖。

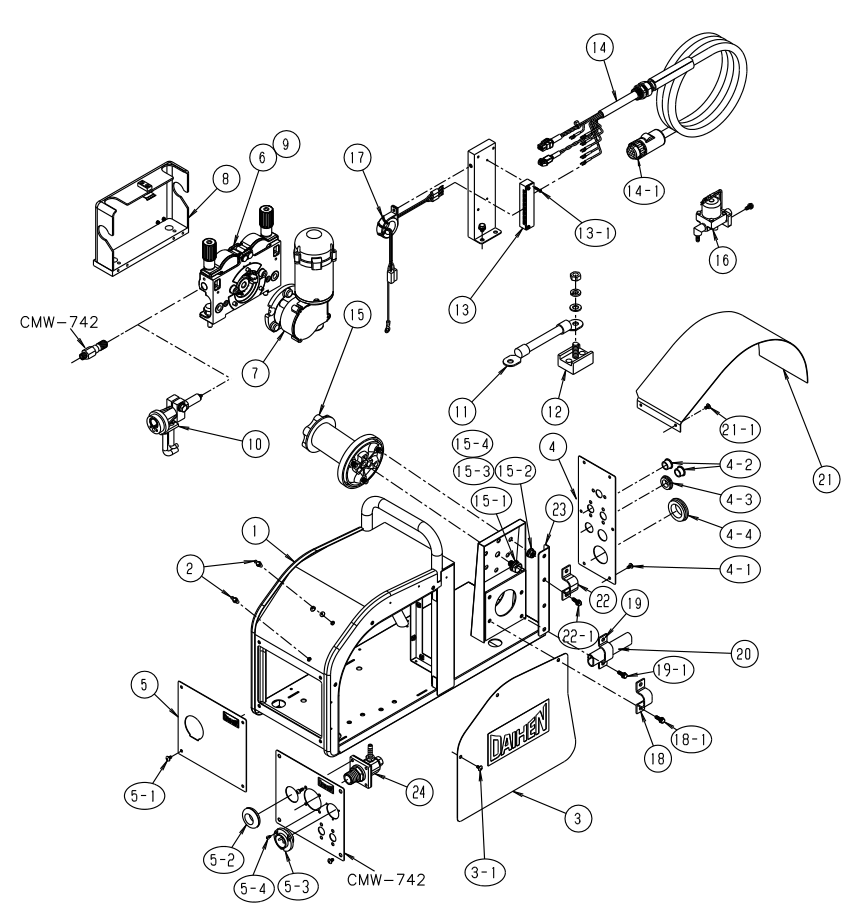

$OTC送絲機CM7402\CMW-742-C 分解圖$

有了上面這個零部件分解圖，我們可以對應下面這個表格來查每個零部件的規(guī)格和OTC的訂貨號。

編號	部品編號/OTC訂貨號		名稱	數量	備注
編號	CM-7402	CMW-742-C	名稱	數量	備注
1	U30022U00		框架	1	組件
2	U30022C05		掛柱	2
3	U30022C01		側板	1	不含3-1
3-1	—		十字孔螺絲	3	M4X8
4	U30033C02		后板	1	不含4-1.4-2.4-3.4-4
4-1	—		十字孔螺絲	6	M4X8
4-2			扣式塞頭	2	HP-16
4-3	4739-489		橡膠堵	1	C-30-SG-20A-EP-UL
4-4	100-1380		橡膠堵	1	C-30-SG-36A-EP-UL
5	U30022C03	U30033C03	前面板	1	不含5-1
5-1	—		十字孔螺絲	4	M4X8
5-2		4739-507	橡膠堵	1
5-3	—	4730-002	插座	1	2芯
6	U30022B00	U30033B00	送絲機構	1
7	U30022L00		送絲電機	1
8	U30022H00		送絲保護罩	1
9	U30022T00	U30033T00	組裝部品	1
10	U30039D00		中央適配器	1
11	U30022N00	U30033N00	大電流電纜	1	組件
12	U5185.109		大電流端子臺	1
13	4733-370		端子臺	1	不含13-1
13-1	—		十字孔盤頭螺絲	2	M3X14
14	U30022E00		控制電纜	1	組件、含14-1
14-1	100-1381		航空楠頭	1	DPC25-10A
15	U30022F00		焊絲盤軸套	1	組件含 15-1，15-2, 15-3, 15-4
15-1	—		六角螺絲	⑴	M10X16
15-2			螺母	⑶	M8
15-3	—		墊片	⑶	M8
15-4	—		彈墊	⑶	M8
16	U30022G00		氣管組件	1
17	U30022P00		共模線圈	1	組件
18	U5185.T01		電纜夾	1	不含18-1
18-1	—		十字孔六角螺絲	2	M5X15
19	U1997C02		軟管夾	1	不含19-1
19-1	—		十字孔六角螺絲	2	M5X15
20	U1997C03		保護皮	1
21	U30022C06		焊絲盤保護罩	1	不含21-1
21-1	—		十字孔螺絲	2
22	1 U2028H01		電纜夾	1	不含22-1
22-1	—		十字孔螺絲	2
23		U30033R01	氣管支架	1
24	—	U30033P00	大電流插件	1
