OTC送絲機CM6201\CM6202\CM6402主機的零部件規格及對應的OTC訂貨號

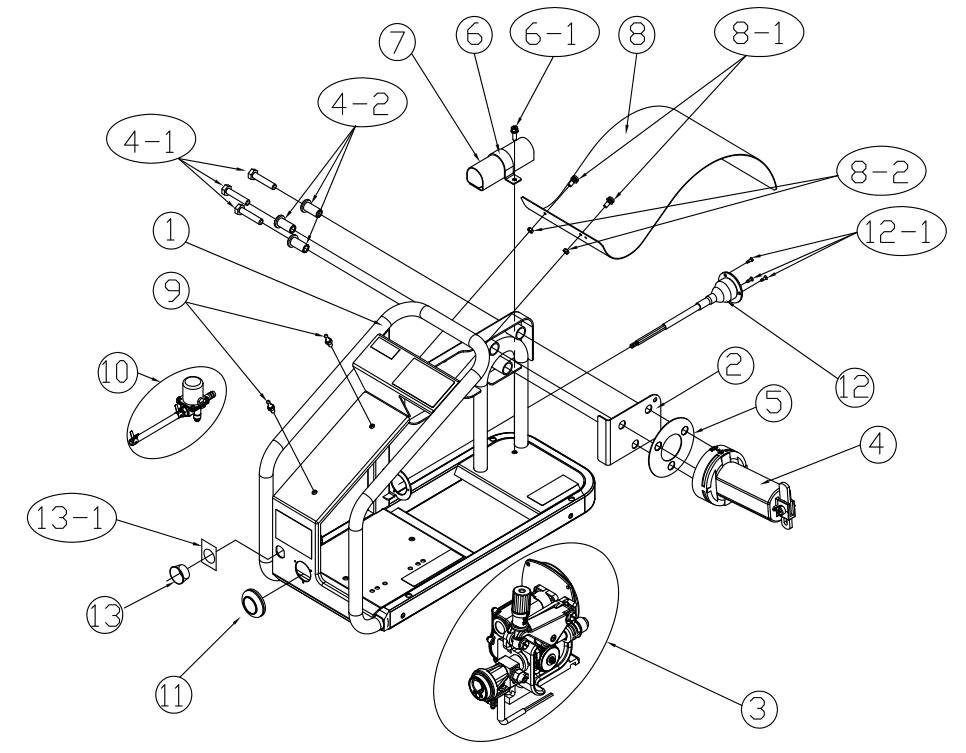

OTC送絲機CM6201\CM6202\CM6402這三種型號送絲機的主機及配線的零部件規格及對應的OTC訂貨號都是一樣的。我們先看主機及配線分解圖

再看下文：

1.配件符號：1，型號：U30055C01，名稱：機架組件，備注：組件，含2。

2.配件符號：2，型號：U30055C02，名稱：蓋板。

3.配件符號：3，型號：FWT-540-A2-0TC，名稱：送絲總成，備注：組件參照9. 2。

4.配件符號：4，型號：U30055F01，名稱：盤軸組件，備注：組件含4-1、4-2。

5.配件符號：4-1，型號：GB 9074.17-88 M8X45，名稱：螺栓組合件，備注：組件。

6.配件符號：4-2，型號：U30055F02，名稱：絕緣套。

7.配件符號：5，型號：U30055F03，名稱：絕緣墊。

8.配件符號：6，型號：U30055C04，名稱：固定夾，備注：不含6-1。

9.配件符號：6-1，型號：GB 9074.13-88 M5X16，名稱：螺栓組合件。

10.配件符號：7，型號：U30055J01，名稱：護皮。

11.配件符號：8，型號：U30055C03，名稱：防塵罩，備注：不含 8-1、8-2。

12.配件符號：8-1，型號：GB 9074.8-88 M4X10，名稱：螺釘組合件。

13.配件符號：8-2，型號：GB 6170-2000 M4，名稱：六角螺母。

14.配件符號：9，型號：U30022C04，名稱：掛柱。

15.配件符號：10，型號：U30056G00，名稱：氣體管路，備注：組件參照9. 3。

16.配件符號：11，型號：QW-W00016，名稱：橡膠保護帽。

17.配件符號：12，型號：U30055E01，名稱：控制纜線組件，備注：組件，含12-1。

18.配件符號：12-1，型號：GB 846-85 ST2.9X9.5-F，名稱：十字槽沉頭自攻螺釘。

19.配件符號：13，型號：HP-16，名稱：扣式塞頭。

20.配件符號：13-1，型號：U30056C01，名稱：擋板。

OTC送絲機CM6201\CM6202\CM6402主機的零部件規格及對應的OTC訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
