OTC手工500焊槍W(xué)T5000SBD分解圖及零件規格型號

OTC手工500焊槍WT5000SBD(WT5000MBD\WT5000LBD)這個代碼代表的是三種焊槍長度分別是3.0米、4.5米和6米的。

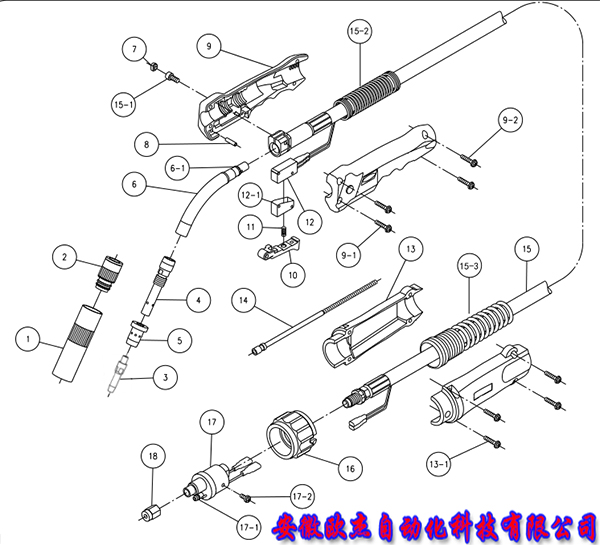

下面我們來看OTC手工500焊槍W(xué)T5000SBD的分解圖：

根據上圖我們來看OTC手工500焊槍W(xué)T5000SBD對應的零部件規格型號：

1.上圖配件符號：1，名稱：噴嘴(內徑19mm)，型號是：KA5119。

2.上圖配件符號：2，名稱：絕緣體，型號是：KE5001。

3.上圖配件符號：3，名稱：導電嘴(1.2mm)，型號是：K980C26。

4.上圖配件符號：4，名稱：導電嘴座，型號是：DF5211。

5.上圖配件符號：5，名稱：分流體，型號是：KD5001。

6.上圖配件符號：6，名稱：焊槍體(R92、55°，型號是：DF5255。

7.上圖配件符號：6-1，名稱：0形圈(8×1.5)，型號是：Q508015S。

8.上圖配件符號：7，名稱：絕緣帽，型號是：U5341GO1。

9.上圖配件符號：8，名稱：平行銷，型號是：Q440418。

10.上圖配件符號：9，名稱：焊槍手柄(帶螺絲)，型號是：U10087P00。

11.上圖配件符號：9-1，名稱：圓頭小螺絲(M4×20)，型號是：Q210420。

12.上圖配件符號：9-2，名稱：圓頭小螺絲(M4×16)，型號是：Q210416。

13.上圖配件符號：10，名稱：扳機，型號是：U10087C01。

14.上圖配件符號：11，名稱：彈簧，型號是：Q60512。

15.上圖配件符號：12，名稱：微動開關，型號是：Q711。

16.上圖配件符號：12-1，名稱：開關蓋，型號是：U2853C05。

17.上圖配件符號：13，名稱：電纜夾(帶螺釘)，型號是：U10087K00。

18.上圖配件符號：13-1，名稱：圓頭小螺絲(M4×16)，型號是：Q210416。

19.上圖配件符號：14，名稱：軟管3.0m(1.0-1.2mm)，型號是：DR3212-3。

20.上圖配件符號：14，名稱：軟管4.5m(1.0-1.2mm)，型號是：DR3212-4.5。

21.上圖配件符號：14，名稱：軟管6.0m(1.0-1.2mm)，型號是：DR3212-6。

22.上圖配件符號：15，名稱：電源電纜(含15-1)3.0m，型號是：DL5030。

23.上圖配件符號：15，名稱：電源電纜(含15-1)4.5m，型號是：DL5045。

24.上圖配件符號：15，名稱：電源電纜(含15-1)6.0m，型號是：DL5060。

25.上圖配件符號：15-1，名稱：內六角螺栓(M5×16)，型號是：Q250516。

26.上圖配件符號：15-2，名稱：彈簧護套，型號是：DS3101。

27.上圖配件符號：15-3，名稱：彈簧護套，型號是：DS3201。

28.上圖配件符號：16，名稱：連接螺母，型號是：DP3001。

29.上圖配件符號：17，名稱：連接體，型號是：DU3001。

30.上圖配件符號：17-1，名稱：O形圈(3.15×1.8)，型號是：Q531518。

31.上圖配件符號：17-2，名稱：圓頭小螺絲(M4×6)，型號是：Q210406。

32.上圖配件符號：18，名稱：送絲管螺母，型號是：DU3013。

OTC手工500焊槍W(xué)T5000SBD除了上面這些常規配件以外，我們也可以根據自己的實際情況來選擇一些配件，我們先看下圖：

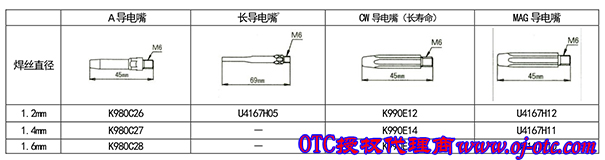

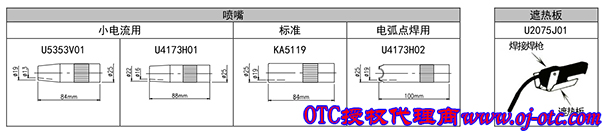

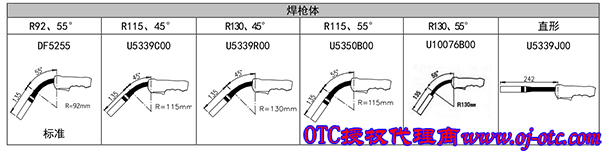

通過上圖我們得知：OTC手工500焊槍W(xué)T5000SBD的焊槍體根據角度的不同可以選擇：U5339C00、U5339R00、U5350B00、U10076B00、U5339J00這五種型號。噴嘴還可以有U5353V01、U4173H01、KA5119、U4173H02可以選擇；也可以為它加一個遮熱板U2075J01；當然導電嘴的選擇就更多了，根據焊絲的直徑來結合上圖，我們可以選擇的型號有K980C26、K980C27、K980C28、U4167H05、K990E12、K990E14、K990E16、U4167H12、U4167H11、U4167H10。

OTC手工500焊槍WT5000SBD這把氬弧焊槍的分解知識如果您需要購買可以聯系我，我公司銷售OTC所有型號的設備及原裝配件、零部件；同時也提供機器人和焊機及切割機的維修服務，合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務，外省可以提供遠程服務，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656(微信同號)，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
