氬弧焊焊道成型與陶瓷嘴之間的關(guān)系

氬弧焊陶瓷嘴是用來導(dǎo)流保護氣體的，焊縫外觀的成型也與陶氬弧焊陶瓷嘴的大小息息相關(guān)。氬弧焊陶瓷嘴的大小取決于你的焊縫寬度熔池寬度，熔池寬度越大需要的保護范圍越大，所以要求氬弧焊陶瓷嘴就越大。

對于氬弧焊陶瓷嘴的選擇，主要由母材材料、母材厚度、坡口角度、電流大小、鎢極等幾個因素影響。

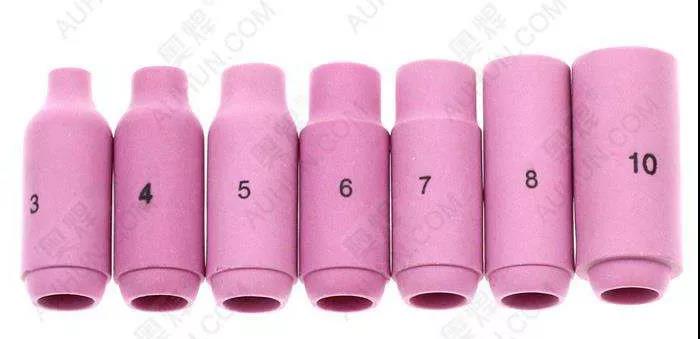

常見的氬弧焊陶瓷嘴有平口類，高頸類，長頸類。

1）平口類的氬弧焊陶瓷嘴，鎢極深處長度不能超過5毫米。因為，里面的分流孔少導(dǎo)致氣體在受到氣流影響時候容易造成偏弧產(chǎn)生氣孔氧化現(xiàn)象。

2）高頸類的氬弧焊陶瓷嘴鎢極伸出長度可以到5毫米以上，但是不能超過8毫米，因為高頸氬弧焊陶瓷嘴的導(dǎo)電嘴采用的是嘴體大，出口小的喇叭口特點，可以在出氣時候把氣體壓縮提高出口速度抗風(fēng)能力較好。

3）長頸類氬弧焊陶瓷嘴鎢極伸出長度沒有要求，因為長頸氬弧焊陶瓷嘴，適用于大厚坡口的焊接。 深度大的V型坡口本身就規(guī)避了氣體的擾動，可以根據(jù)需要任意調(diào)節(jié)長度。

另外焊接中采用的氬弧焊陶瓷嘴還可以分為：透明可視氬弧焊陶瓷嘴、非透明氬弧焊陶瓷嘴，還可以分帶濾網(wǎng)和不帶濾網(wǎng)的。

透明氬弧焊陶瓷嘴可以更好的觀察到焊接熔池中的花紋成型，成型寬窄等要素；而非透明陶氬弧焊陶瓷嘴，在使用中和透明嘴一樣。

帶濾網(wǎng)的氬弧焊陶瓷嘴能夠?qū)ΡＷo氣體均勻的進行保護，而不帶濾網(wǎng)的氬弧焊陶瓷嘴保護氣體的均勻性較差，因此對于容易氧化的母材以及對于與氣孔敏感性較強（如Ti合金、鋁合金等）的應(yīng)該采用帶濾網(wǎng)的氬弧焊陶瓷嘴進行焊接。

在焊接選擇中，氬弧焊陶瓷嘴型號越大，相應(yīng)的保護氣體越良好，焊接的成型系數(shù)越高。同時也能保證焊接的原始色彩。

在打底焊接中，氬弧焊陶瓷嘴可以選用6號以下的，由于焊接坡口深度，大號氬弧焊陶瓷嘴無法深入，鐵水必須借助氣體推力還有電極進行加熱過度，例如這樣的碳鋼口，在間隙4mm時候必須用到小號氬弧焊陶瓷嘴，即6號以下的大小，6mm進行打底。

填充時候，氬弧焊陶瓷嘴可以不用更換，盡量保證層間溫度不能過高，氧化物不要太多。溫度不能過高；板厚超過15mm以上的厚度必須采用多層多道焊接。

蓋面時候，尤其是不銹鋼用到的氬弧焊陶瓷嘴盡可能的采用12號以上的氬弧焊陶瓷嘴，蓋面能完全保護焊縫不會變顏色。

對于不銹鋼、鋁合金、Ti合金等特種合金對于保護環(huán)境要求比較要個，因此在焊接是應(yīng)采用比碳鋼較大的氬弧焊陶瓷嘴，這樣能夠使得焊縫色彩更好。

為了能夠保證好的焊縫成形在選取氬弧焊陶瓷嘴的時候我們應(yīng)該遵守原則為：

瓷嘴選擇有規(guī)律，材鎢坡電影響大；

普通材料一般型，特種材料特種型；
鈦鋁鎂同等合金，選用濾網(wǎng)陶瓷嘴；
鎢極直徑很關(guān)鍵，影響瓷嘴型號選；
細徑鎢極用小號，粗徑鎢極用大號；
坡口角度有影響，瓷嘴選對質(zhì)量好；
打底填充用小號，蓋面要用大號配；
焊接電流不能缺，瓷嘴不能隨便配；
電流小時用小號，電流大時用大號；
氬弧焊接奧妙深，小小瓷嘴作用甚；
選對就能成高手，焊道成型美觀好；
魚鱗波波真規(guī)整，色彩絢麗奪人目。
