OTC焊接機器人中繼裝置加I/O板的安裝圖文教程

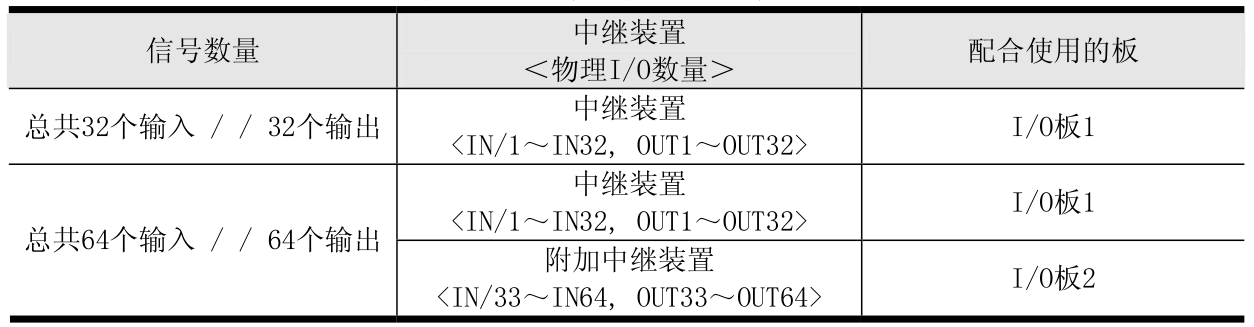

我們這篇文章介紹OTC焊接機器人中繼裝置 I/O 板的安裝方法，以及通用 I/O 導線的連接方法，是以O(shè)TC的FD系列機器人為例。我們都知道中繼裝置與 I/O 板可以配合使用，1 臺控制裝置最多可以連接 2 塊板，下圖我列出了可以增加的I/O點。

OTC焊接機器人中繼裝置＋I(xiàn)/O板的安裝位置

如果同時購買了OTC焊接機器人中繼裝置和 I/O 板，出廠時它們已事先安裝在控制裝置上。在這種情況下，不需要您來安裝它們。如果它們是在購買了控制裝置以后購買的，則需要您自行安裝。

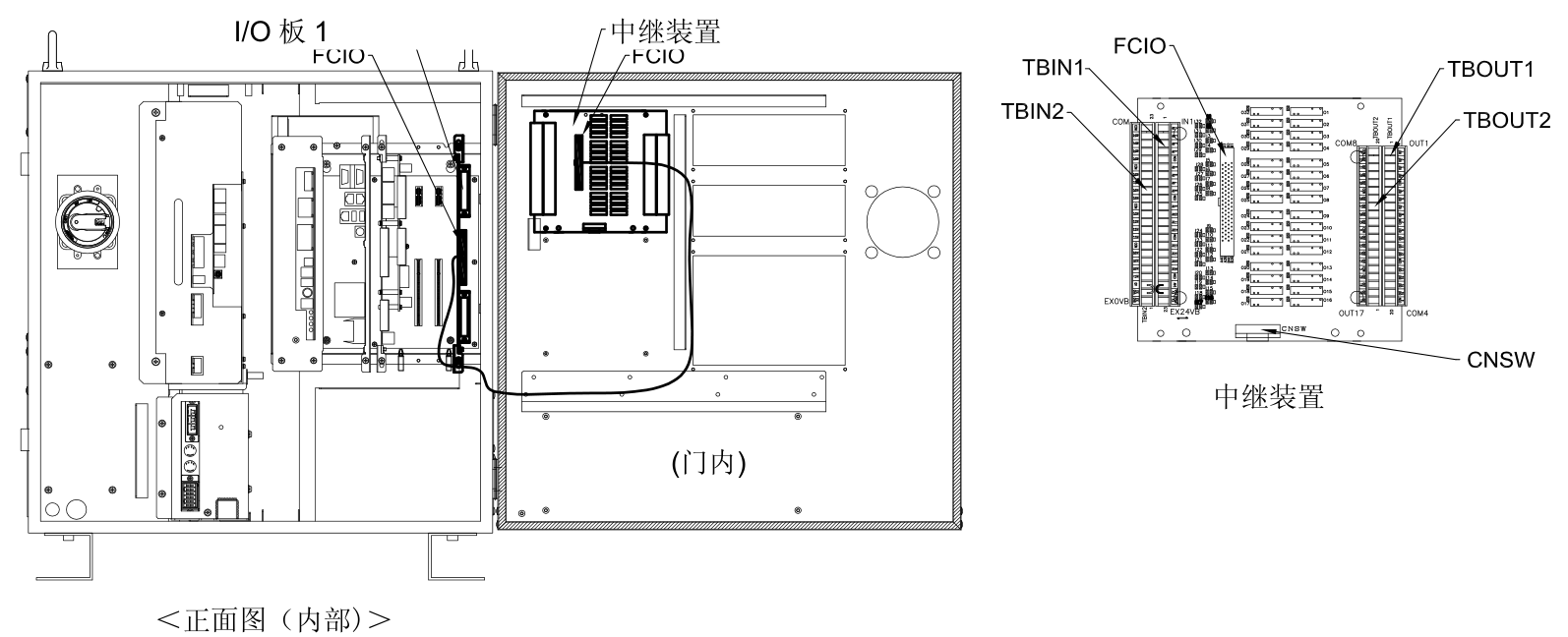

下圖是OTC焊接機器人中繼裝置，端子臺和 I/O 板的位置（使用了 1 個中繼裝置）

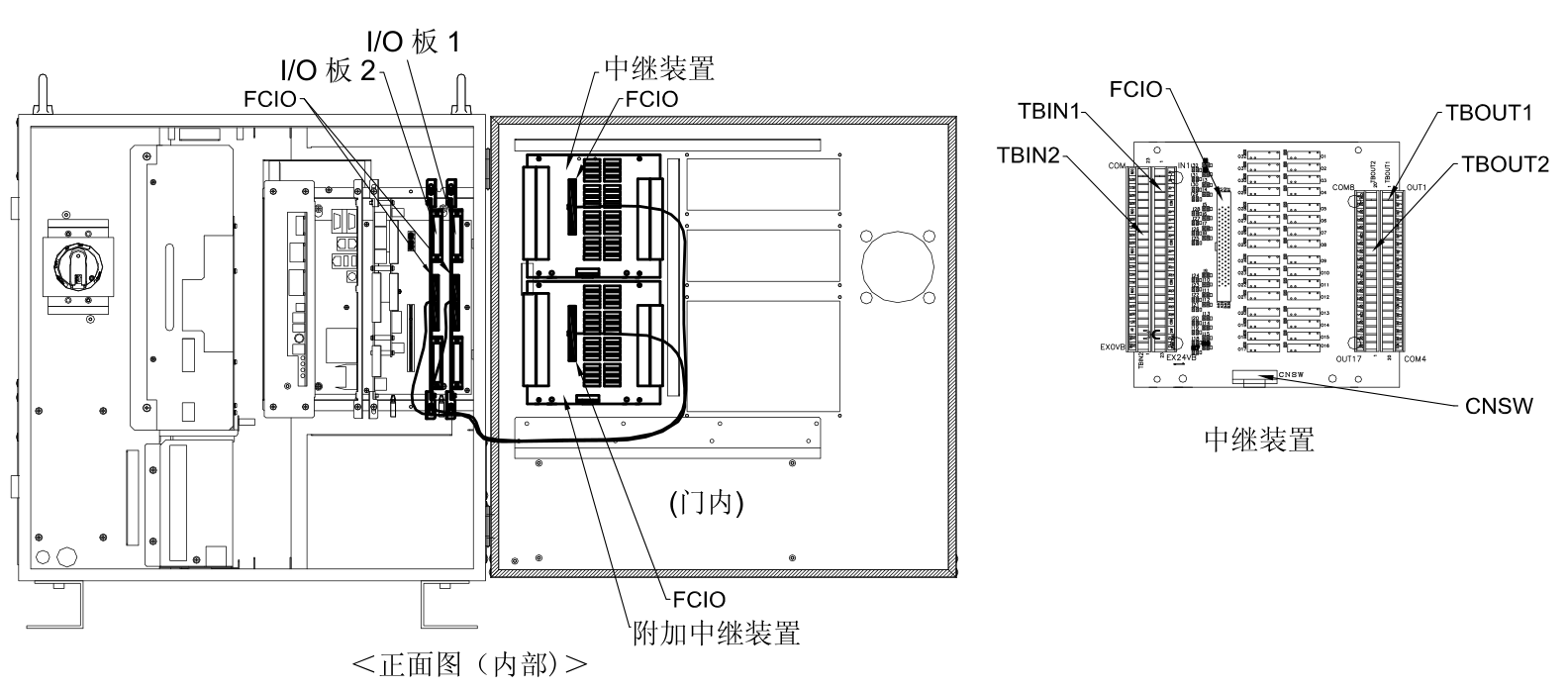

下圖是OTC焊接機器人中繼裝置，附加中繼裝置，端子臺和 I/O 板的位置（使用了 2 個中繼裝置）

OTC焊接機器人中繼裝置＋I(xiàn)/O 板的物理 I/O 信號線的接線方法

1切斷控制裝置上的主電源和斷路器。

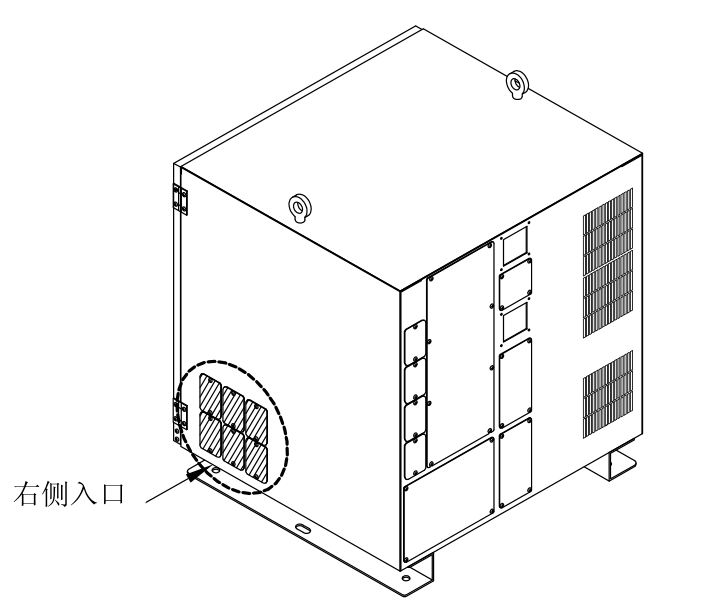

２ 拆下控制裝置側面的背面的板面如下圖。

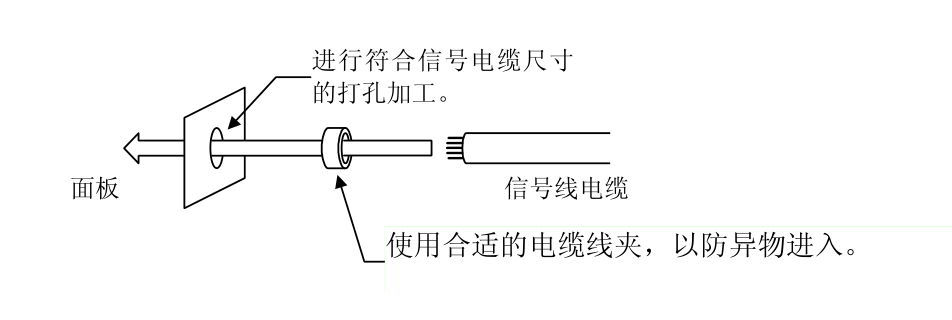

３請?jiān)诿姘迳线M(jìn)行打孔加工，貫穿信號線電纜如下圖。

4將 I/O 導線連接到中繼裝置上。了防止脫落，配線后請用附屬捆束帶將端子臺和配線牢牢地固定。

５ 請把面板安裝在控制裝置上
這地方要提醒大家的是在使用控制裝置前，確保關嚴門并如下圖所示鎖好鎖定鑰匙。 如果門未關嚴，污垢、灰塵和其他異物會進入控制裝置內部，可能造成故障。
