割槍CTW(M)(L)-1201/CTZW(M)(L)-1201/CTPW(M)(L)-1201詳解

這篇文章主要給大家介紹OTC切割機D12000割槍，它們的型號分別是CTW(M)(L)-1201、CTZW(M)(L)-1201和CTPW(M)(L)-1201，我們先通過下面這張表格來認識這三種類型割槍的規格。

型號		CTW-1201	CTWM-1201	CTWL-1201	CTZW-1201	CTZWM-1201	CTZWL-1201	CTPW-1201	CTWPM-1201	CTPWL-1201
割槍類型		短手柄			長手柄			直手柄
電纜長度		10m	20m	30m	10m	20m	30m	10m	20m	30m
凈重		5kg	9. 5kg	14kg	5kg	9. 5kg	14kg	5kg	9. 5kg	14kg
額定電流		120A
負載持續率		100%
空載電壓		263V
起弧電壓		1.8kV(13kV 0.02s)
穩弧電壓		200V
切割氣體		空氣
切割氣體流量		50L/min(0. 39MPa)
冷卻方式		液體冷卻
冷卻液流量 (最?。?/span>		0.5L/min
冷卻液	最小	0.196MPa
壓力	最大	0. 5MPa
應用標準		GB/T15579. 7-2005

有了上表，我們知道了每種型號的割槍對應的長度重量及其他詳細參數，但我們還不知道每種類型的割槍的零部件型號，怎么辦呢？別著急，我們可以看下面這三張圖，每一張圖對應的是一個類型割槍的詳細分解。

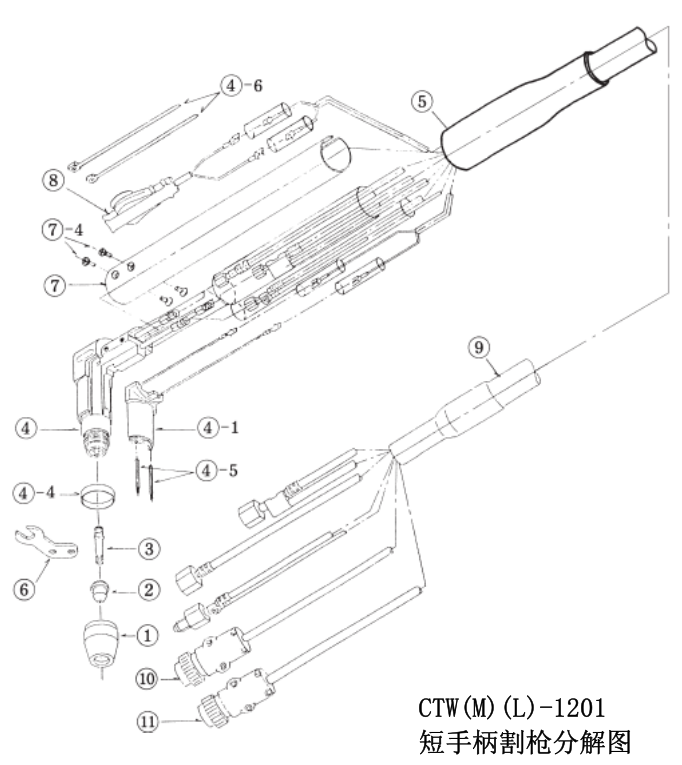

割槍CTW(M)(L)-1201

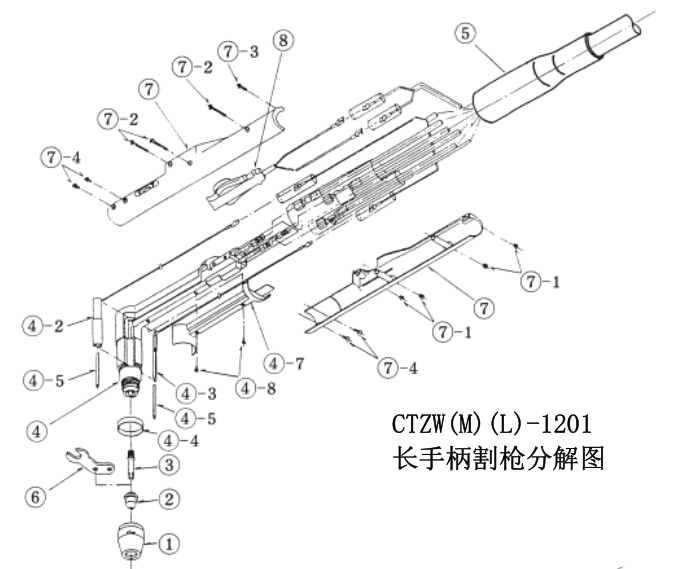

割槍CTZW(M)(L)-1201

割槍CTPW(M)(L)-1201

看完三張圖后，我相信大家對每個類型的割槍都有了一個詳細的了解了，現在我們再通過下表，就可以查到各個割槍的每個零部件對應的型號了。

序號	零件編號			名稱	己組裝數量	附屬數量	備注
序號	短手柄	長手柄	直手柄	名稱	己組裝數量	附屬數量	備注
1	H839G02			噴嘴帽	1	1
2	H839G03			噴嘴	1	4
3	H839M00			電極	1	4
4	H852B00	H839B00	H840B00	割槍槍體	1		含 4-1~4-8
4-1	H813H00	-	-	檢測插針總成	(1)		含 4-4~4-8
4-2	-	H758R00	H760F00	檢測插針總成（1)	(1)		含4-5
4-3	-	H758S00	H760G00	檢測插針總成（2)	(1)		含4-5
4-4	H758B03			保護蓋	(1)
4-5	H758R03			檢測插針（金屬插頭）	(2)
4-6	4739-200	-	-	綁帶（黑）	(2)
4-7	-	H758B01	-	槍體外殼	(1)
4-8	-	4739-172	-	MX35圓頭螺栓	(2)
5	H781B01			橡膠護套	1
6	H758H01			扳手		1
		H839N00	H840N00				10m用
7	H852P01	H841N00	H842N00	手柄	1		20m用
		H843N00	H844N00				30m用
7-1	-	4739-176	-	M4六角螺母	(4)
7-2	-	4739-174	-	MX35圓頭螺栓	(3)
7-3	-	4739-175	-	MX35圓頭螺栓	(1)
7-4	4739-173		-	MX35圓頭螺栓	(4)
8	K2530A00	K2432A00	K2433A00	割槍開關總成	1	-1
	H839F00						10m用、含 10, 11
9	H841F00			管電纜總成	1		20m 用、含 10, 11
	H843F00						30m用、含 10, 11
10	4730-001			插頭（2P)	(1)
11	4730-052			插頭（4P)	(1)		W-W00294
	-	H775G00	-	割槍導向器	-	1

對了割槍的噴嘴還有以下類型可供選擇。

序號	零件編號	名稱	備注
1	H839K01	噴嘴（80A)	12t以下切割用噴嘴（請在80A電流以下使用）
2	H839K02	噴嘴（50A)	4. 5t以下切割用噴嘴（請在50A電流以下使用）
3	H839K03	噴嘴（30A)	2. 3t以下切割用噴嘴（請在30A電流以下使用）

OTC切割機D12000割槍CTW(M)(L)-1201/CTZW(M)(L)-1201/CTPW(M)(L)-1201詳解就說到這里希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656(微信同號)，也可以先加我微信以備不時之需.
