OTC鋁焊機DW300鋁合金交流脈沖MIG焊接條件示例

在使用OTC鋁焊機DW300交流脈沖MIG焊接鋁合金時，請參照以下的例子，這里舉例的都是用以下這些材料焊絲:A5183 焊絲直徑:1.2mm 工件:A5052 氣體:Ar氣體，首先我們看圖：

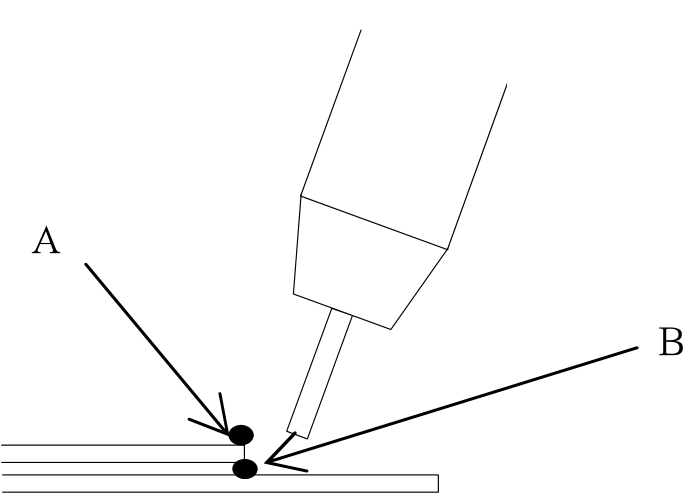

DW300焊接示范圖

上圖我們給出的是搭接角焊的示例圖，圖中也標出了AB兩點，對照這個圖我們再來看下表

(1)搭接角焊條件例

板厚t(mm)	間隙(mm)	焊接電流(A)※1	電弧電壓(V)※l	焊接速度(cm/min)	瞄準位置※2	焊絲送給速度(cm/min)	EN比例調整
0.8	0	33	14.2	60	A	275	5
0.8	1	31	14.7	60	A	275	10
1.0	0	45	13.8	50	A	330	0
	1	46	14	50	A	330	0
	1.5	40	15.4	60	A	363	5
	2	39	16.8	60	A	363	10
1.2	0	46	13.4	50	B	330	0
	1	45	13.6	50	A	330	0
	1.5	48	14	50	A	385	0
	2	45	14.1	50	A	385	5
1.5	0	53	14	50	B	385	0
	1	53	14	50	A	385	0
	1.5	56	14.5	50	A	407	0
	2	55	14.6	50	A	407	5

※1工焊接電流、電弧電壓為實際測童值 ※2瞄準位置 A:上板角B:下板角

(2)對縫焊接條件例

板厚t(mm)	焊接電流(A)※1	電弧電壓(V)※l	焊接速度(cm/min)	焊絲送給速度(cm/min)	EN比例調整
0.8	39	15.2	150	330	5
1.0	39	14	70	275	0
1.2	40	13.8	70	300	0
1.54	40	13.9	70	300	0

OTC鋁焊機DW300鋁合金交流脈沖示例MIG焊接條件就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯(lián)系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯(lián)系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗.
