OTC等離子切割機D12000電氣連接圖和零部件配置圖

今天我把OTC等離子切割機D12000電氣連接圖和零部件配置圖整理出來發給大家，你們?nèi)绻行枰脑?，可以下載下來看，在維修D(zhuǎn)12000時會對您有所幫助

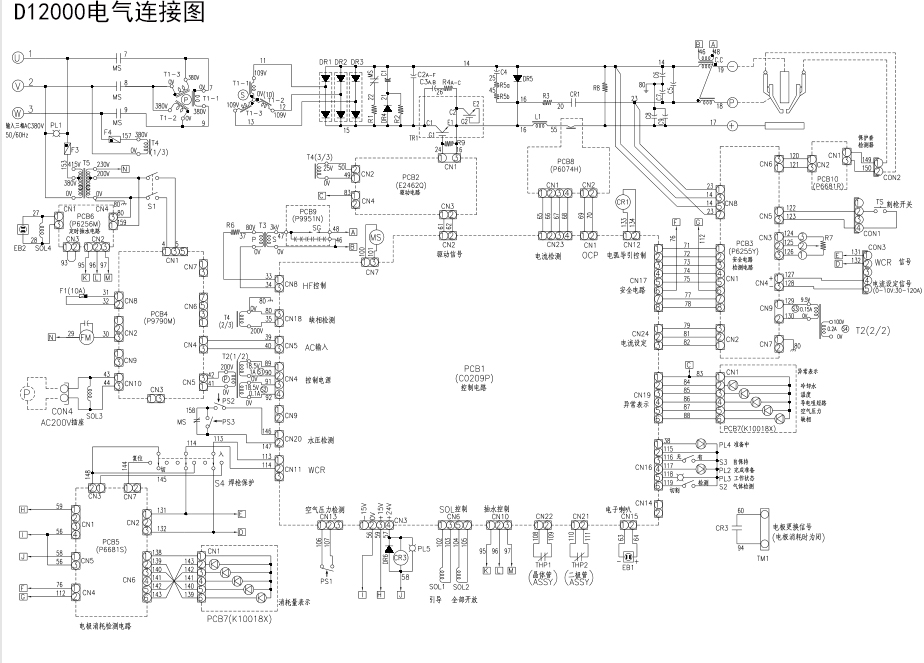

D12000電氣連接圖

下面我們從各角度來給出D12000的零部件配置圖：

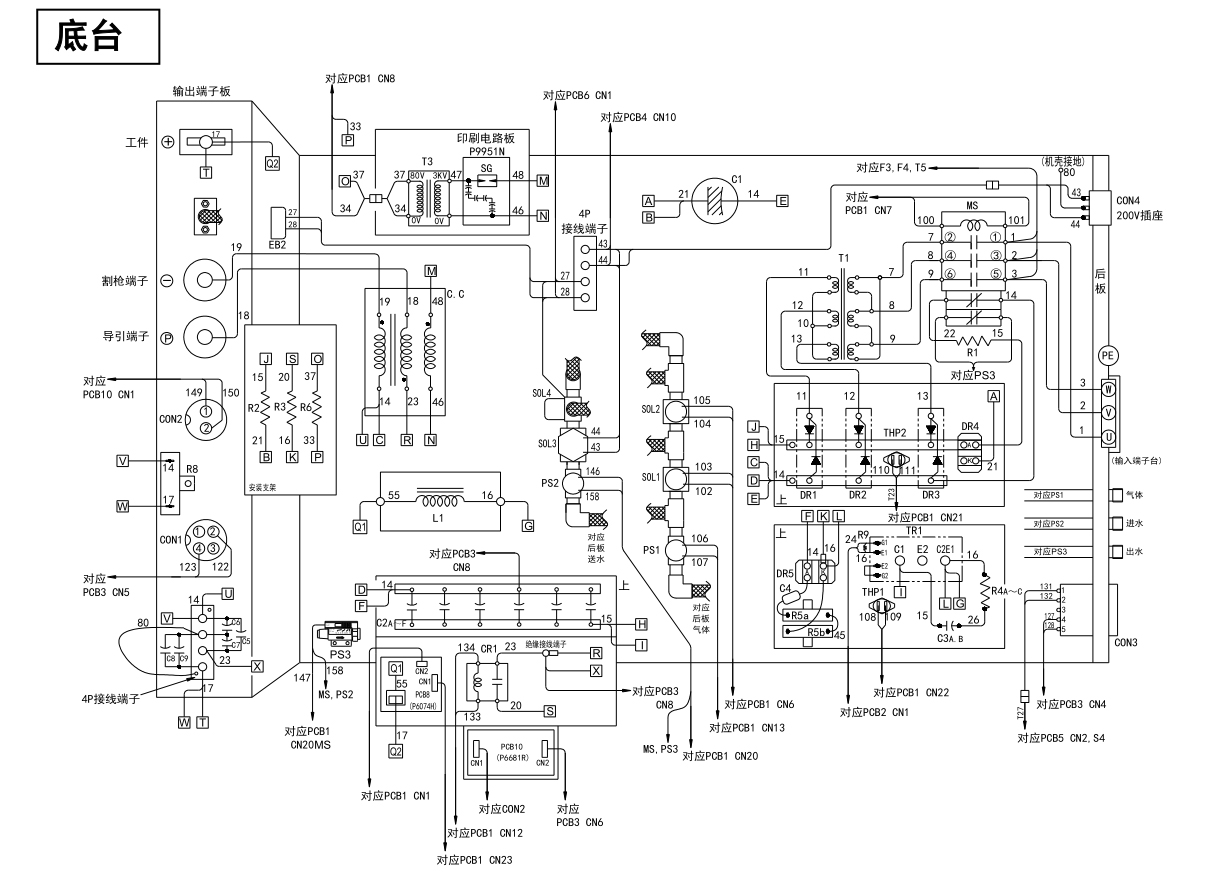

D12000底臺零部件配置圖

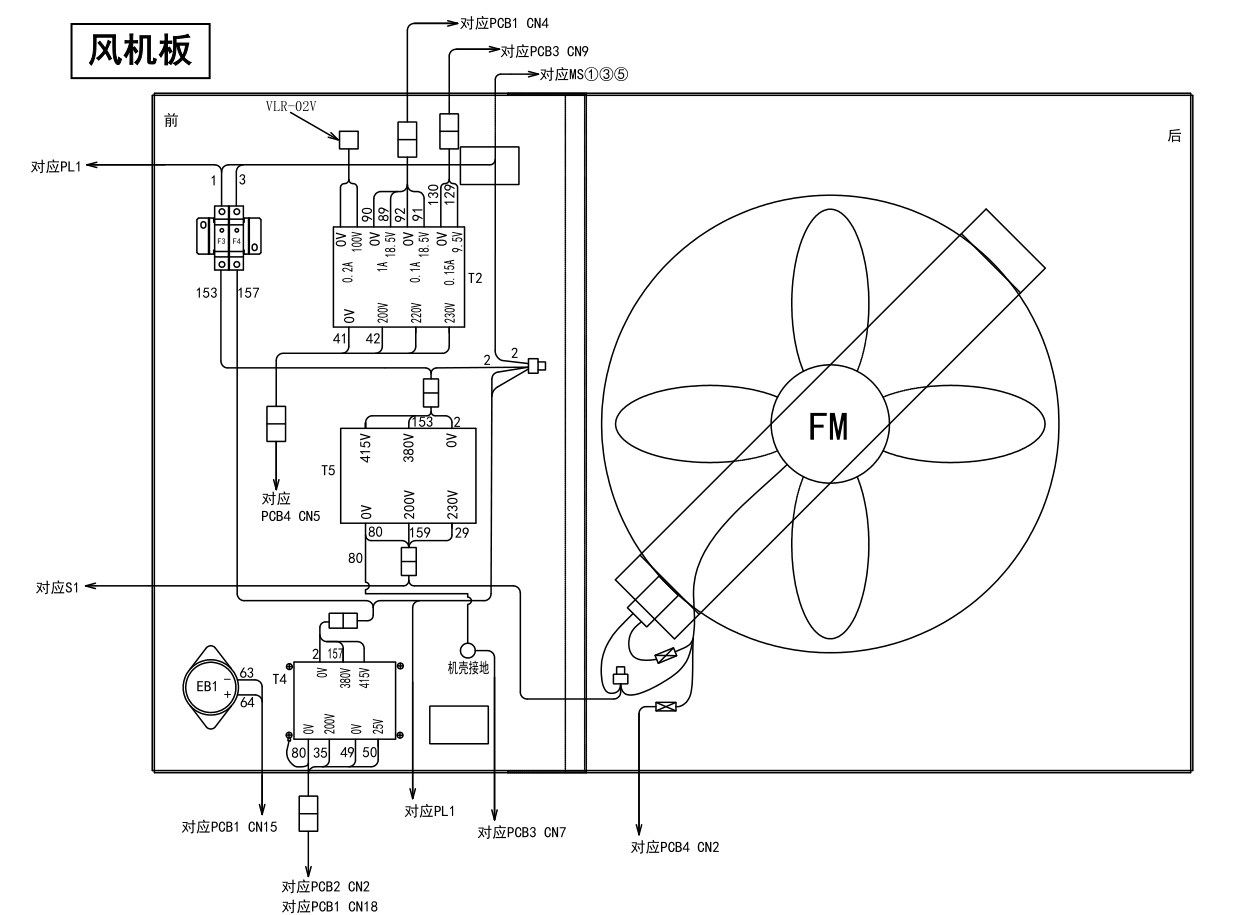

D12000風機板配置圖

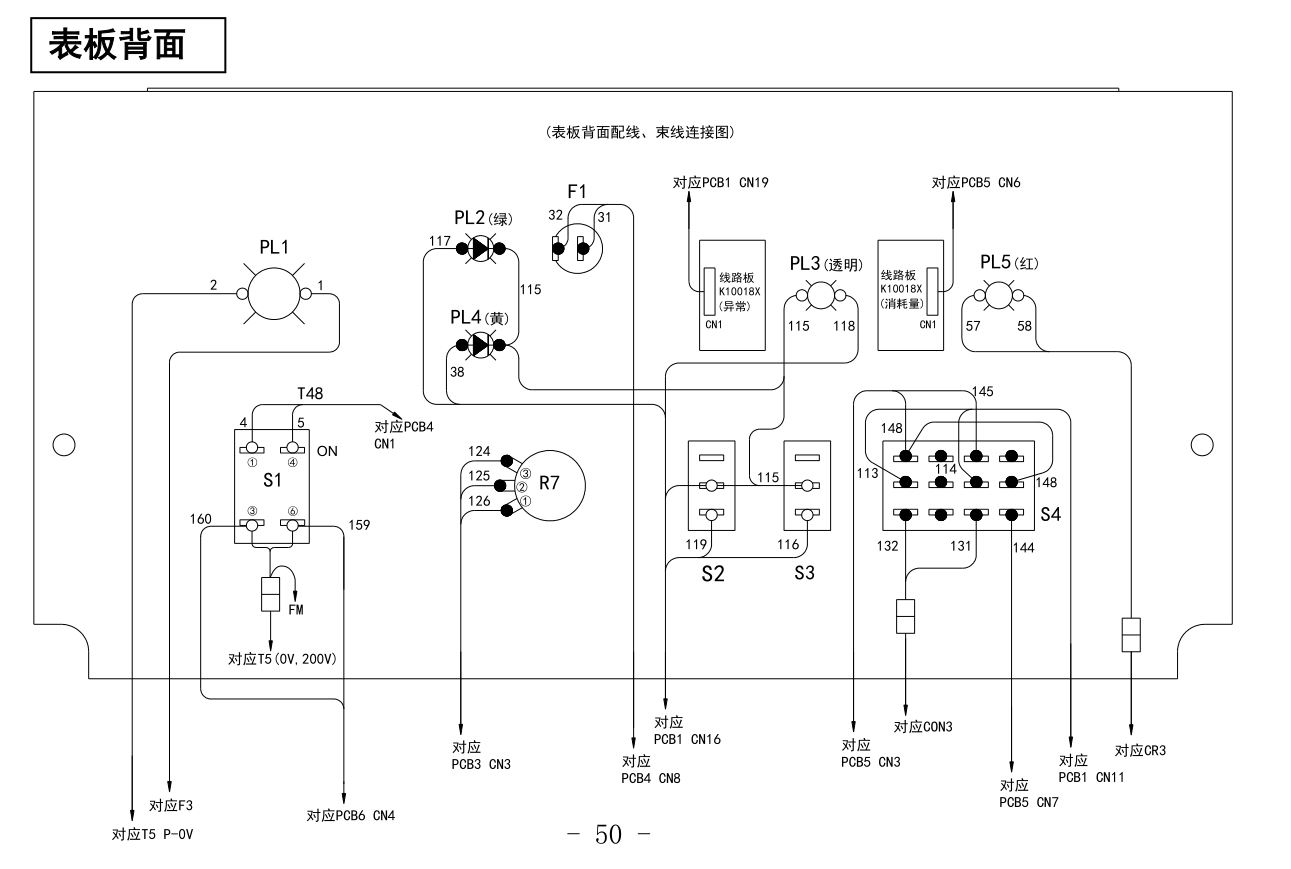

D12000表板背面零部件配置圖

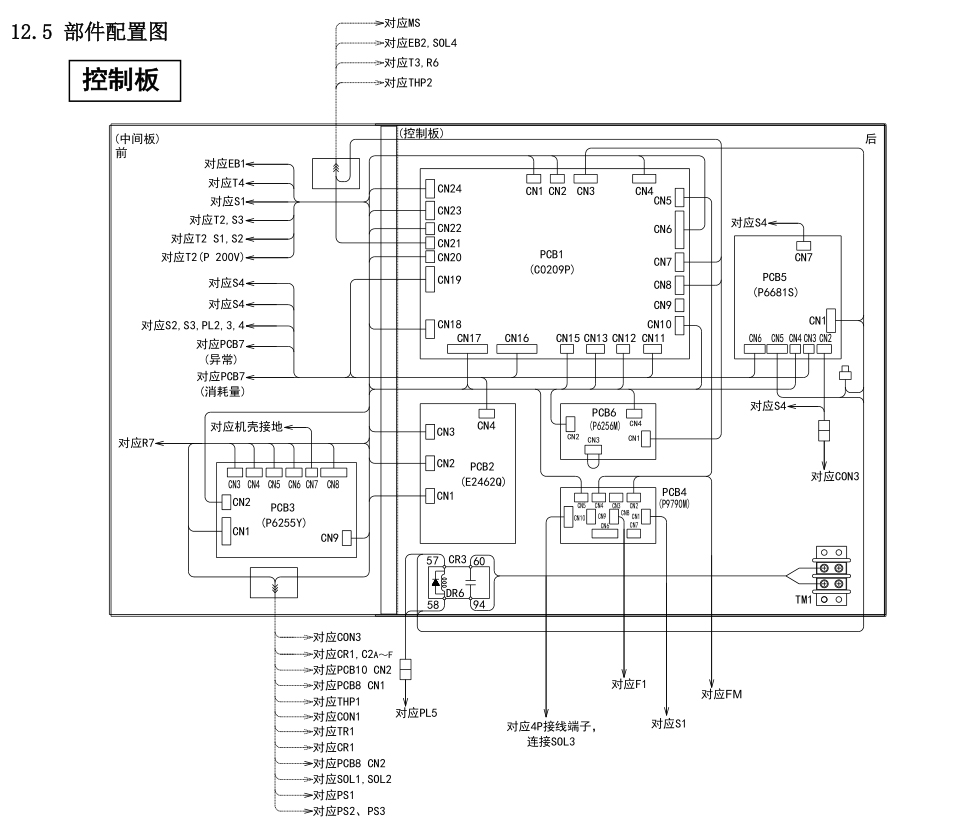

D12000控制板零部件配置圖

OTC等離子切割機D12000電氣連接圖和零部件配置圖就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗.
